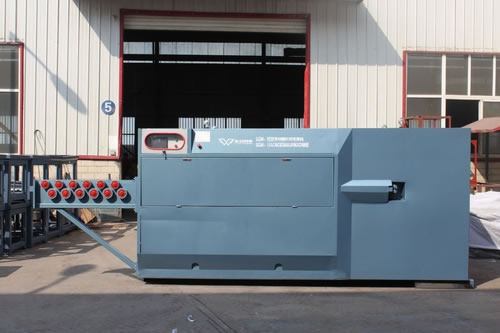

2D стремя гибочные машины, контролируется ЧПУ, принимается измерять, выпрямить, изгиб и сократить горячекатаной арматуры, горячекатаной стальной бар ребристые, простой круглый бар и холоднокатаную арматуры быстро и автоматически. Как гибки и резки машины поставщиком признанным ЧПУ, наш продукт состоит из тягового части, выпрямление часть, стрижки участие, гибка часть и электрической части управления. Как известный завод в Китае, наша 2D арматуры стремя машина с высокой производительностью и конкурентоспособной ценой, и выигрывает доверие и похвалу клиентов.
Преимущества:
1.2D стремя изгиб машина имеет стабильную производительность работы и конкурентоспособность price.
2.Combining выпрямление, гибка и резка в одном, что обеспечивает различные формы в соответствии с Вашим requirements.
3.Two-путь гидравлические линии изменяется в одном направлении, что проще и с меньшими tolerance.
4.CNC стремя Бендер имеет высокую скорость подачи и резки efficiency.
5.It может согнуть два арматуры один раз, с высокой производительностью и легкой регулировки.
Эксплуатационные требования / информация:
Операционная требований и Уведомление для ЧПУ Арматура стремя изгиб Machine
Подготовка для включения в machine
1.Wear шлем, прежде чем перейти к work.
2. Проверьте, связанную схему, и включите питание после confirmations.
3.Switch на воздушных сил и проверить TouchWIN.

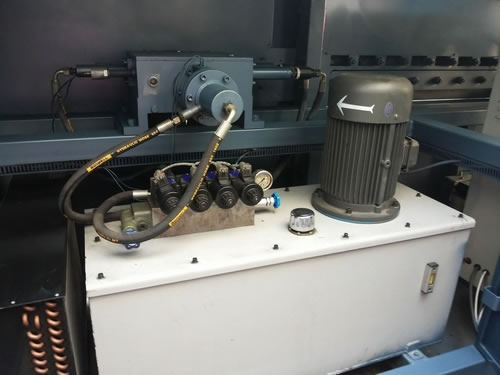

4. Проверьте гидравлическую секцию и электромагнитные клапаны на герметичность, и сделать профилактический осмотр и maintenance.

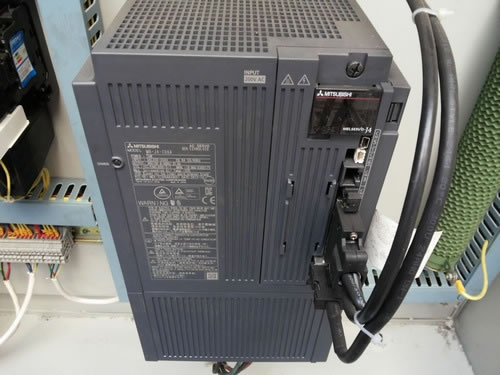

Водитель сервопривода 5.Keep, сервопривод и двигатель от влаги и воды. Держите сервопривод и сервопривод от shock.
Параметры настройки

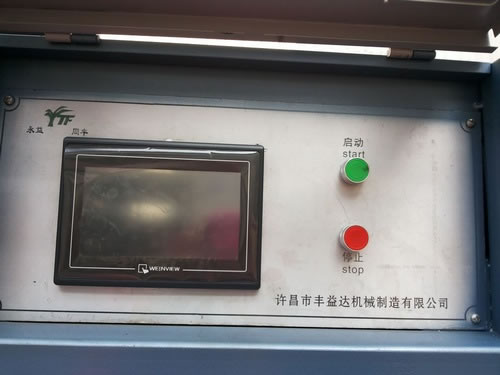

1.In сенсорный интерфейс WIN нажмите кнопку пуск, устройство автоматически начнет работу. в течение этого периода, вы должны подождать 10-15 секунд. При вводе обруч изгиба графического интерфейса, нажмите вручную, а затем настроить на 90 градусов однообразные, монотонные 135 градусов, складной нож круглый однообразной и монотонной резак. Нажмите кнопку назад и войти в обруч изгиба интерфейс, Нажмите на любое одном экране (линейная, один крючок, крючок, треугольник, квадрат, прямоугольник, пятиугольной, шестиугольной, восьмиугольной, круглый) войдет в их конкретных параметров интерфейс. Установите параметры в соответствии с вашими потребностями, очистить выход продукции и нажать старт, эта машина будет начали свою продукцию. Пресс-стоп, чтобы остановить его work.
2.Parameters из вспомогательного устройства были установлены, вам запрещено изменять его, за исключением professionals.
3.Keep его скорость линии в 100 м / мин, в противном случае машина будет broken.
Тьюринг на машине
После того как все параметры установлены, проверить арматуру и включить машину после того как все проверили. После долгого времени паузы или изменения позиции, вы должны проверить каждую часть этой машины, чтобы избежать повреждения человеческого тела и machine.
Threading
Поместите конец стального стержня в гибочного станка и отправить его в тяговых колес. Регулируемая гайка может быть усилена нажатии сталь. Нажмите кнопку ручной подачи сервопривода. Выключите его скорость во время кормления и включите скорость после кормления.
Выпрямление adjustment

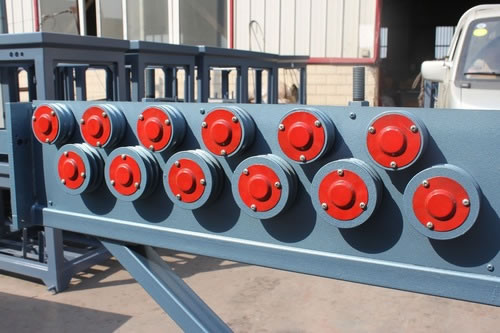

Отрегулируйте два регулируемых гайки на раме правки для регулировки арматуры. Арматура с неровными символов необходимо большее давление.
Вы можете настроить его до тех пор, бар не выпрямился в соответствии с производственной needs.
Убедитесь, что каждый выпрямление колеса делает работу. Это будет обеспечить непрерывное функционирование и срок службы машин и продукции quality.
Резка регулировки
Раздел арматуры превзойдет режущий порт. Вы можете вырезать его с ручным управлением в контакте WIN. , Если резак не в начале координат, она должна управляться вручную с помощью 90 градусов, 135 градусов, не сложить круг и резак, в свою очередь, пока резак вернется в начало координат, то вы можете выполнять изгиб hoop.
В процесс сдвига режущей кромки нашли немного разливов нефти, это явление normal.
Изгиб регулировки:

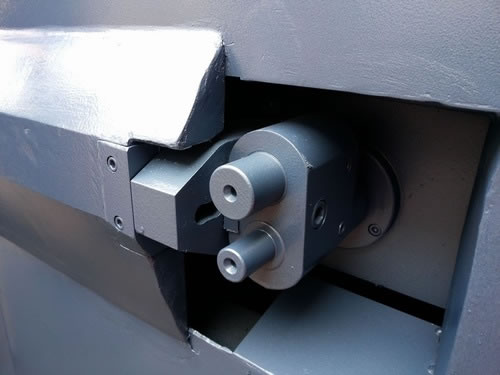

Углы валов 1.The были скорректированы производителями, и вы можете настроить угол и изгиб оси соответственно в соответствии с различными рабочими pieces.
2. Вы можете произвести ваши продукты в соответствии с параметрами, установленный на TouchWIN.
3.Вы не может лукавить изгиба оси без разрешения фабрик. В противном случае это приведет к или вызвать неправильную угол изгиба или мертвого коленчатого вала, в результате чего ущерб изгиба axis.
Меры предосторожности:
1. дверь и задняя дверь должна быть закрыта, когда оборудование во время выполнения, чтобы избежать травм от поп аварии и поражения электрическим током. Персонал должен держаться подальше от него во время резки арматуры, чтобы избежать поп accident.
2. Во время автоматизированного производства, вы должны сначала выполнить 90 градусов, 135 градусов, складной круглый резак монотонность вернуть резак в его происхождении. Затем установите параметры в соответствии с вашими потребностями и произвести ваши продукты.
3. Если что-то не так случилось, вы должны остановить производство, сброс интерфейс тревожной сигнализации и настроить машину в соответствии с неисправностей. После регулировки, вырезать раздел арматуры, что было сбоев и начать работать. Если после устранения неполадок он по-прежнему не функционирует должным образом, а затем включите общее питание, проверьте электрическую часть и механическая часть, чтобы увидеть, если есть плохой контакт с свободные, затяните, а затем перезапустить. Если он по-прежнему не работает должным образом, пожалуйста, свяжитесь с factory.
4. Держите оборудование заправки место в чистоте и очищать оборудование регулярно и проверить все винты, электрическую часть и соединение для того, чтобы обеспечить надлежащее функционирование и использование оборудования. Когда температура масла достигает 50 ℃, открыть систему воздушного охлаждения, так как не влияет на production.
Меры предосторожности
1. Вы должны следовать инструкциям и правилам эксплуатации при работе с этой машиной. Обслуживающий персонал, которые не знакомы с машиной запрещено эксплуатировать оборудование, чтобы избежать травм и оборудование damage.

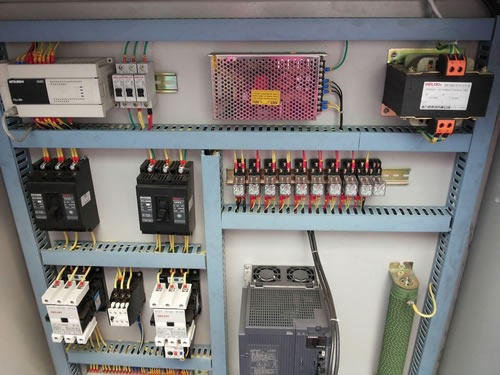

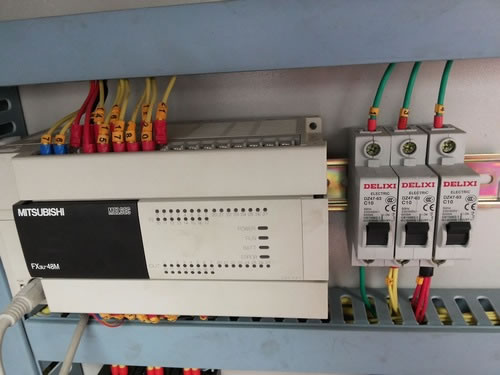

2. Устройство содержит электрические части и механических частей, главный мотор сервопривода, насосные станции, PLC и другие электрические. Таким образом, в процессе установки вы должны в полной мере учитывать как защитить внутренние электронные машины и электрические компоненты, чтобы избежать повреждения изоляции, чтобы предотвратить короткое замыкание и повреждение от коррозии металла и других факторов, которые вызывают помехи. Кроме того, убедитесь, месте проведения сухом, проветриваемом, чистый, без пыли, без масляного тумана и другую грязь. Держите его подальше от легковоспламеняющихся и взрывоопасных местах; имеет хорошие условия освещения. Убедитесь, что электрическая часть устройства от радио передатчиков связи, линий электропередачи, и источника тепла с radiation.
3. Установка системы электропитания нуждается в профессиональных кадров для работы, и носить изолированные помещения и специализированные инструменты. Пожалуйста очистить площадь перед установкой, чтобы избежать случайного шок. Периферийные устройства кабели должны быть защищены с изолированной трубы и быть похоронен в земле. Регулярный осмотр электрооборудования и кабеля питания необходимо. Вы должны изменить его или сохранить его один раз аномальные вещи. Разумные меры для проводки в соответствии с реальной ситуацией и вам запрещается произвольному проводки в рабочей области. Убедитесь, отдельный мощности для установки мощности. Breaker и диаметр кабеля требования должны быть удовлетворены. Не ходить в рабочей зоне во время тестирования машины, чтобы избежать травм. Аварийный выключатель оборудования должны всегда оставаться нетронутыми, в пользу сотрудников в случае чрезвычайных ситуаций happen.
4. Люди, которые работают эту машину, должны быть обучены и быть знакомым со всеми его характеристиками. Вам запрещено двигаться и изменять переключателей и других устройств безопасности. Не прикасайтесь к мотор и другие операционные детали. Не прикасайтесь арматуры, что обрабатывается. Не устанавливайте другие запасные части без нашего разрешения. Пожалуйста, отключите питание во время проверки машины.
Название: ЧПУ арматуры хомутов гибочный станок Операция
Описание: ЧПУ арматуры хомутов гибочный станок Операция: Подготовка для включения машины, параметры настройки, Тьюринг на машине, резьбы, выпрямление регулировки резки регулировки изгиба регулировку ...
Техническое обслуживание:
1. Избегайте повреждения, вызванные тропическим солнцем, песком и, dust.
2. Проверьте тяговые часть и нефтяных резервуаров для дозаправки или изменить lubricant.
3. Очистите ЧПУ изгиба и резки до и после операции. Заберите окисленного сталь и sundries.
4. Проверьте герметичность лопастей и изгиба части, являются также ли ножи и начальная точка сброса или not.
5. Ежемесячное обслуживание. Проверьте, нет ли утечки масла или винт свободно в механической части, уровень масла в гидравлическом баке и герметичность контура connection.
6. Смажьте тяги колес каждые 3 month.

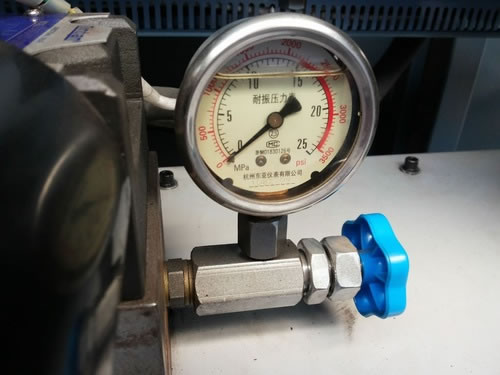

7. Держите давление между 8Mpa в 10Mpa.
8. Для длительного складе, отрезали питания перед обслуживанием. Установите все секции в из-о-службе главы государства. Краска антикоррозионное масло на местах просто ржавеет. Обложка 2D стремя гибочные машины с водонепроницаемый мешок. Вставьте ключ в безопасном place.
Спецификация 2D арматуры стремя машины:
Одноместный стали перерабатывающих мощностей
| Ø4-12mm
|
Параллельно стали Линии перерабатывающих мощностей
| Ø4-8mm
|
Скоба Длина Диапазон мин.-макс.
| 100-1000mm
|
Угол изгиба
| ± 180º
|
Макс тяги Скорость
| 75-100m / мин
|
Максимальная скорость гибки
| 1100º / S
|
Длина Точность
| ± 1 мм
|
Угол Точность
| ± 1º
|
Полная мощность
| 16.5KW-3phase
|
Средняя потребляемая мощность
| 10degrees / ч
|
Выход (в среднем)
| 8 т / 10ч (один рабочий)
|
Давление гидравлической насосной станции
| 0,8-1,0 МПа
|
Рабочая температура Состояние
| -5-50 ° С
|
Вес
| 2200kg
|
Размеры (Д × Ш × В) (мм)
| 3700 × 1100 × 1700
|
