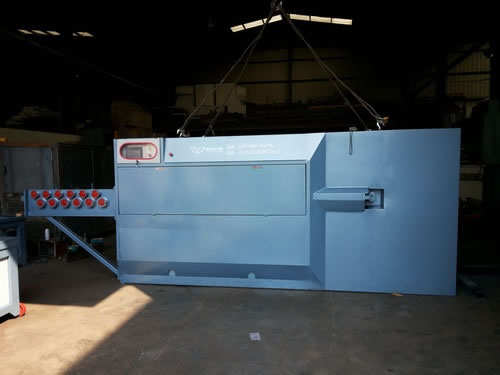

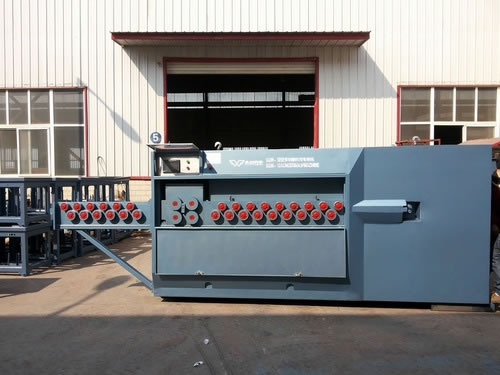

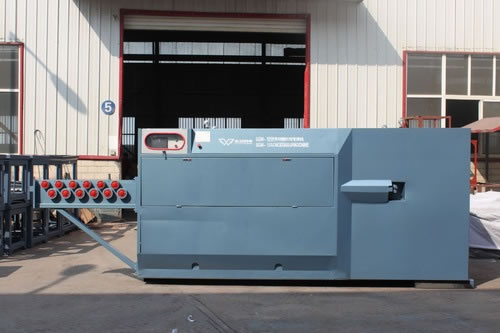

Máquina 2D estribo flexión, controlado por CNC, se adoptó para medir, enderezar, doblar y cortar las barras de refuerzo laminada en caliente, laminados en caliente de acero acanalado bar, barra redonda llana y barras de refuerzo laminado en frío de forma rápida y automática. Como doblar una CNC reconocido y proveedor de máquinas de corte, nuestro producto se compone de una parte de tracción, enderezar parte, la esquila parte, flexión y parte de control eléctrico. Como una fábrica de renombre en China, nuestra máquina estribo barras de refuerzo 2D es de alto rendimiento y precio competitivo, y gana la confianza y elogios de los clientes.
Ventajas:
Máquina 1.2D estribo flexión tiene un rendimiento de trabajo estable y competitiva price.
2.Combining enderezamiento, flexión y corte en uno, lo que asegura varias formas, de acuerdo con su requirements.
3.Two-way línea hidráulica se transforma en un solo sentido, que es más simple y con menos tolerance.
Doblador 4.CNC estribo tiene una alta velocidad de alimentación y corte efficiency.
5.It puede doblar en dos barras de refuerzo una vez, con un alto rendimiento y fácil ajuste.
Operando Requerimientos / Avisos:
Requisitos de funcionamiento y aviso de CNC Rebar Estribo Doblado Machine
Preparación para encender el machine
1. Desgaste casco antes de ir a work.
2. Compruebe el circuito relacionado, y encienda el poder después de confirmations.
3.Switch en el poder aéreo y comprobar el touchwin.

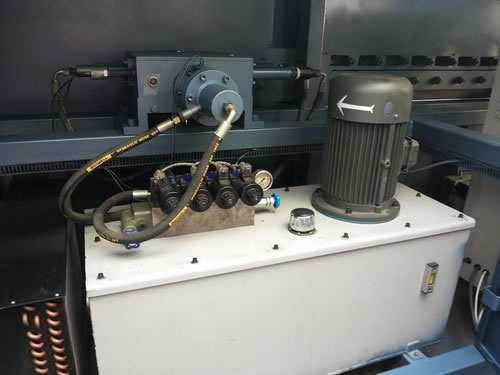

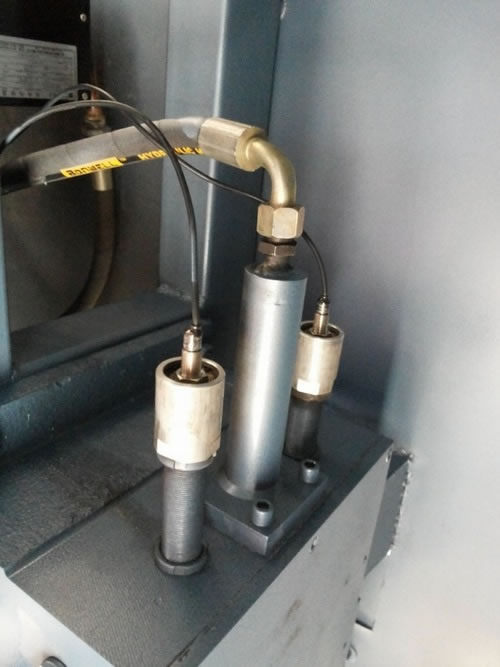

4.Compruebe la sección hidráulica y válvulas de solenoide en busca de fugas, y hacer la inspección de rutina y maintenance.

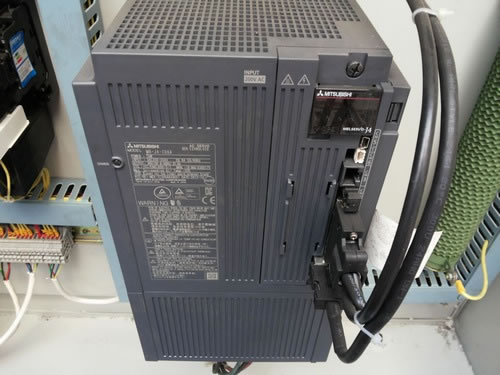

5.Keep servo controlador, servo motor y el motor fuera de la humedad y el agua. Mantenga el motor servo y servo controlador desde shock.
Parámetros de ajuste

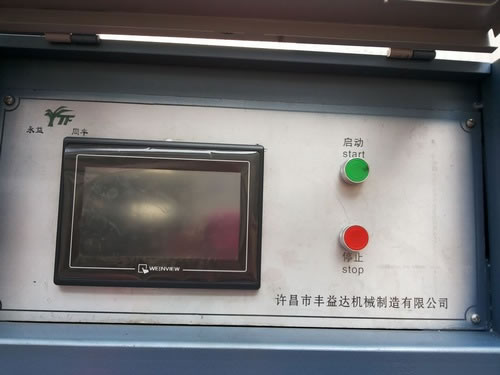

1.In Touch WIN interfaz de prensa el inicio, el dispositivo comenzará a funcionar automáticamente. durante este período, usted debe esperar 10-15 segundos. Al entrar en el aro doblado interfaz gráfica de usuario, pulse manualmente, y luego ajustar 90 grados monótonas, 135 grados monótonas, cuchillo plegable ronda monótona y cortador monótono. Pulse el botón Atrás y entrar en la interfaz de aro doblado, Haga clic en cualquier pantalla (lineal, de un solo gancho, gancho, triángulo, cuadrado, rectangular, pentagonal, hexagonal, octogonal, redondo) entrará en su interfaz de configuración específica. Establezca los parámetros de acuerdo a sus necesidades, borrar el rendimiento de la producción y pulse inicio, esta voluntad máquina comenzó su producción. Parada Pulse para detener su work.
2.Parameters de servodispositivo se han establecido, se le prohíbe a cambiarla excepto professionals.
3.Keep su velocidad de línea de 100 m / min, de lo contrario la máquina será broken.
Turing en el
máquinaDespués de que todos los parámetros se establecen, compruebe la barra de refuerzo y encender la máquina después de todo lo que se comprueba. Después de una pausa de tiempo largo o cambiar de posición, debe comprobar todas las partes de esta máquina para evitar daños al cuerpo humano y machine.
Enhebrado
Coloque el extremo de la varilla de acero en la máquina de doblado y enviarlo a las ruedas de tracción. Tuerca ajustable puede ser reforzado pulsa el acero. Pulse el botón de alimentación manual servo. Baje su velocidad mientras que la alimentación y encienda la velocidad después de la alimentación.
Enderezado adjustment

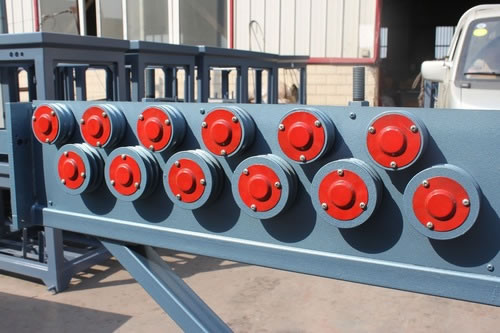

Ajuste las dos tuercas ajustables en el marco de enderezamiento para ajustar la barra de refuerzo. Barras de refuerzo con personajes desiguales necesita más presión.
Puede ajustar varias veces hasta que la barra se enderezó de acuerdo a la producción needs.
Asegúrese de que cada rueda de enderezamiento está haciendo el trabajo. Con ello se garantizará el funcionamiento y servicio de la vida continua de la maquinaria y de producto quality.
Ajuste de corte
Una sección de barras de refuerzo superará el puerto de corte. Usted puede cortar con la operación manual en contacto WIN. . Si el cortador no en el origen, debe ser operado manualmente por los 90 grados, 135 grados, doblar el círculo y el cortador a su vez hasta que las cortadoras vuelve al origen, a continuación, puede realizar la flexión hoop.
En el proceso de corte de vanguardia han encontrado poco escape de hidrocarburos, este fenómeno es normal.
Doblado de ajuste:

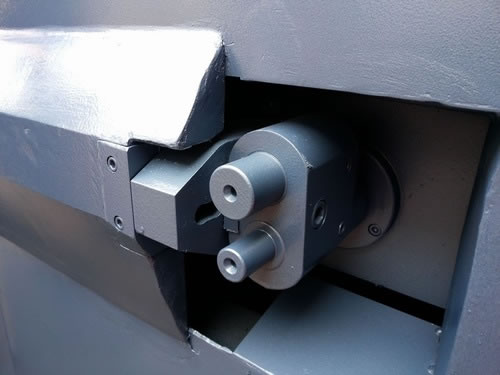

Ángulos de eje 1.Los han sido ajustados por los fabricantes, y usted puede ajustar el ángulo de eje y doblar apropiadamente de acuerdo con un trabajo diferente pieces.
2.You puede producir sus productos de acuerdo a los parámetros que ha establecido en TouchWIN.
3. Usted no puede disimular el eje doblado sin permiso de las fábricas. De lo contrario, provocar o causar un ángulo de flexión mal o un eje doblado muertos, causando daños en el axis.
flexión
Precauciones:
1. puerta de seguridad y la puerta de atrás deben estar cerradas cuando el equipo está en tiempo de ejecución para evitar lesiones por accidente de pop y descargas eléctricas. El personal debe mantenerse alejado de ella durante el corte barras de refuerzo para evitar accident.
pop2. Durante la producción automatizada, primero debe realizar 90 grados, 135 grados, plegado monotonía cortador redondo para volver la cuchilla a su origen. A continuación, establezca los parámetros de acuerdo a sus necesidades y producir sus productos.
3. Si algo malo sucedió, debe detener la producción, restablecer la interfaz de alarma y ajustar la máquina de acuerdo con los fallos de funcionamiento. Después del ajuste, corte la sección de las barras de refuerzo que tenía un mal funcionamiento y comenzar a trabajar. Si después de la resolución de problemas que aún no está funcionando correctamente, gire el apagado completo, marque la parte eléctrica y la parte mecánica para ver si hay un mal contacto con el flojo, apriete y reinicie. Si sigue sin funcionar correctamente, póngase en contacto con el factory.
4. Mantenga el equipo de localización de reabastecimiento de combustible limpio y limpiar el equipo regularmente y comprobar todos los tornillos, la parte eléctrica y la articulación con el fin de garantizar el funcionamiento y el uso de equipo adecuado. Cuando la temperatura del aceite alcanza a 50 ℃, abrir el sistema de refrigeración de aire a fin de no afectar production.
Precauciones de seguridad
1. Usted debe seguir las instrucciones y reglas de operación mientras opera esta máquina. El personal que no están familiarizados con la máquina, están prohibidos para operar el equipo, a fin de evitar daños personales y equipos damage.

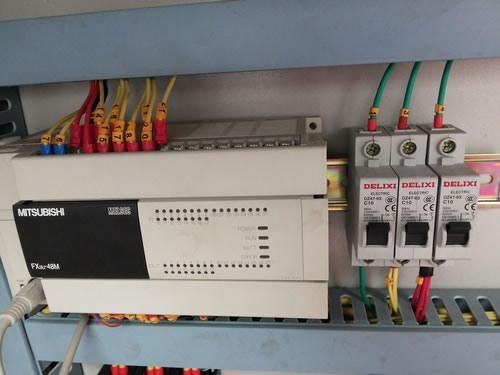

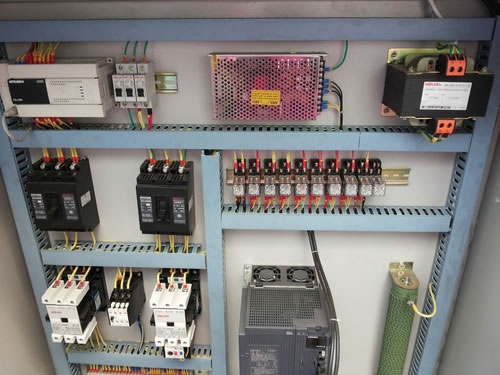

funcionamiento2. El dispositivo contiene componentes eléctricos y partes mecánicas, el principal motor servo, estaciones de bombeo, PLC y otros eléctricos. Por lo tanto, durante el proceso de instalación debe tener en cuenta plenamente la forma de proteger las máquinas y componentes eléctricos electrónicos internos, para evitar daños en el aislamiento, para evitar un corto circuito y los daños causados por la corrosión de metales y otros factores que causan interferencias. Además de eso, asegurar el lugar seco, ventilado, limpio, sin polvo, sin niebla de aceite y otras suciedades. Manténgalo lo más lejos de lugares inflamables y explosivos; tiene buenas condiciones de iluminación. Asegúrese de que los transmisores de la parte eléctrica del dispositivo alejado de la radio de comunicación, líneas eléctricas, y fuente de calor con radiation.
3. Instalación del sistema de energía eléctrica necesita personal profesional para operar, y para usar las instalaciones aisladas y herramientas especializadas. Por favor, limpiar la zona antes de la instalación para evitar que accidentalmente choque. Cables de los dispositivos periféricos tienen que ser protegido con tubo aislante y ser enterrado en el suelo. La inspección periódica de los equipos eléctricos y cable de alimentación son necesarios. Usted debe cambiar o mantener una vez las cosas anormales suceden. Arreglos razonables para el cableado de acuerdo con la situación real y se le prohíbe al cableado arbitrario en el área de trabajo. Asegúrese de alimentación independiente para la instalación de energía. Requisitos del triturador y diámetro de cable serán saciados. No caminar por dentro de la zona de trabajo mientras se prueba la máquina, a fin de evitar daños personales. Emergencia equipos interruptor de parada siempre debe permanecer intacto, a favor del personal en caso de emergencias happen.
4. Las personas que operen este equipo deben estar capacitados y estar familiarizados con todas sus actuaciones. Usted está prohibido mover y modificar los switches y otros dispositivos de seguridad. No toque su motor y otras partes operativas. No toque las barras de refuerzo que se está procesando. No establezca otras piezas de repuesto sin nuestro permiso. Por favor cortar la energía, mientras que el control de la máquina.
Título: CNC Rebar Estribo Bending Machine Operación
Descripción: CNC Rebar Estribo Doblado Funcionamiento de la máquina: Preparación para encender la máquina, parámetros de configuración, Turing en la máquina, roscado, enderezar ajuste, corte de ajuste, ajuste de flexión ...
Mantenimiento:
1. Evitar el daño causado por la lluvia, el sol, la arena y dust.
2. Revise los tanques de piezas y aceite de tracción para repostar o cambiar lubricant.
3. Limpie el CNC flexión y corte de la máquina antes y después de la operación. Quita el acero oxidado y sundries.
4. Revise el apriete de las cuchillas y parte de flexión, así como si las cuchillas y el punto inicial se restablecen o not.
5. Mantenimiento mensual. Compruebe si hay fugas de aceite o tornillo suelto en la parte mecánica, el nivel de aceite en el tanque de aceite hidráulico y la estanqueidad del circuito de connection.
6. Lubrique las ruedas de tracción cada 3 month.

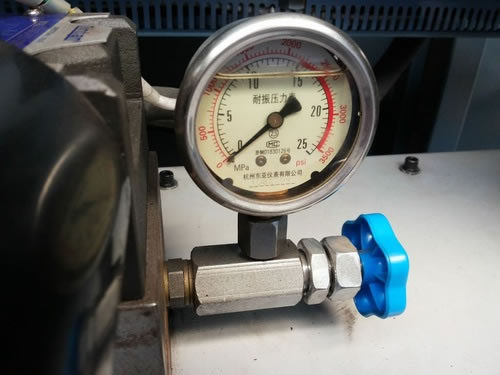

7. Mantenga presión entre 8MPa a 10Mpa.
8. Por plazo de las de largo, corte el suministro de energía antes del mantenimiento. Establezca todas las secciones en el estado fuera de servicio. Pintar aceite antioxidante en lugares fáciles de óxido. Cubierta 2D estribo máquina dobladora con bolsa impermeable. Ponga la llave en un place.
segura
Especificación de 2D máquina estribo barras de refuerzo:
Individual Capacidad de Procesamiento de Acero
| Ø4-12mm
|
Paralelo Capacidad Líneas de procesamiento de acero
| Ø4-8mm
|
Longitud del estribo Rango mín.
| 100-1000mm
|
Doblado en ángulo
| ± 180º
|
Max Tracción velocidad
| 75-100m / min
|
Velocidad máxima de flexión
| 1100º / S
|
Longitud de precisión
| 1mm ±
|
Ángulo de precisión
| ± 1º
|
Poder total
| 16.5KW-3phase
|
Promedio de consumo de energía
| 10 grados / h
|
Rendimiento (promedio)
| 8 ton / 10h (un trabajador)
|
Presión de Estación de Bombeo Hidráulico
| 0,8 a 1,0 MPa
|
Temperatura de la operación Condición
| -5-50 ° C
|
Peso
| 2200kg
|
Dimensión (L x W x H) (mm)
| 3700 × 1100 × 1700
|
